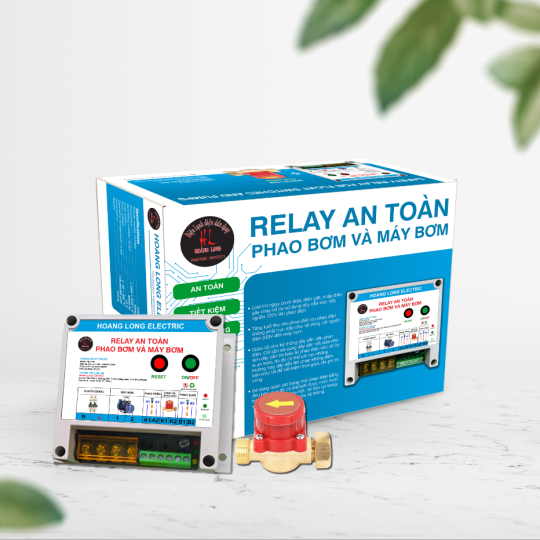

Relay An Toàn Cho Phao Bơm Và Máy Bơm

Relay An Toàn Phao Bơm Và Máy Bơm là thiết bị điều khiển bơm nước qua rơ-le trung gian đấu nối đến công tắc phao bằng điện áp tín hiệu 12V, đảm bảo an toàn cho người sử dụng.

Với các ưu việt so với phương pháp đấu nối điện 220V trực tiếp vào phao điện ở bể nước, Rơ-le an toàn còn có thể báo mức nước trong bể chứa thông qua đèn chỉ thị trạng thái các phao điện.

Như chúng ta đã biết việc đấu điện phao bể nước dùng trực tiếp nguồn 220V qua công tắc phao là rất nguy hiểm và đã có những tai nạn chết người do phao điện bể nước gây ra  trong quá trình sử dụng hoặc khi sửa chữa phao bồn nước

Trong nhiều trường hợp kể cả sử dụng công tắc điện phao nước loại tốt và đấu dây mát lên phao thì thực tế dây điện đi từ máy bơm lên bể nước vẫn phải chịu điều kiện thời tiết khắc nghiệt gây lão hóa, bị chuột cắn phá ...hoặc các nguyên nhân khác gây nguy cơ gây rò điện ra bể nước hay chân bồn nước.

Một số ý kiến cho rằng đấu dây trung tính (dây mát) lên phao điện sẽ an toàn, nhưng thực nghiệm sau đây cho thấy hoàn toàn không phải như vậy.

Để khắc phuc vấn đề này thì sử dụng Rơ le an toàn cho phao điện là giải pháp triệt để và mang lại những lợi ích như:

 1 -  Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V lên phao điện.

 2 -  Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.

 3 -  Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le an toàn, do đó có thể cải tạo  những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.

4 - Dễ dàng quan sát trạng thái phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

LƯU Ý

Chỉ lắp đặt thiết bị trong nhà, nếu lắp ngoài trời cần lắp thiết bị bên trong tủ điện.

Lắp đặt nơi khô ráo, tránh để nước rơi vào thiết bị và những nơi có độ ẩm cao.

Thiết bị có thể lắp đặt với tất cả các phao điện thông dụng đang bán trên thị trường.

Đối với nhà chỉ sử dụng 1 bồn nước ta nối tắt dây từ tiếp điểm B1 và B2 lại với nhau..

Để máy bơm hoạt động lại khi có nước ta nhấn nút RESET. Bơm sẽ hoạt động trở lại.

Khi muốn bật bơm trự tiếp ta nhấn ON/OFF. Bơm cưỡng bức sẽ hoạt động.

Thiết bị hoạt động như sau:

Khi cấp nguồn điện vào thiết bị đèn nguồn màu đỏ sẽ sáng, nếu bồn dưới có đủ nước thì đèn báo bồn dưới màu vàng sẽ sáng. Ngược lại, đèn sẽ tắt khi bồn dưới đã hết nước, cần bơm nước vào bồn dưới. Trường hợp bồn dưới có nước, khi bồn trên hết nước thì tiếp điểm A1 A2 của phao điện sẽ nhảy, thiết bị sẽ kích cho máy bơm chạy đồng thời đèn báo màu xanh sẽ sáng để bơm nước lên bồn, nếu trong vòng 40 - 60 giây mà không có nước được bơm lên thì thiết bị sẽ ngắt máy bơm để bảo vệ máy bơm.
